裸丝加热器

传统的恒温槽加热器使用的是裸露的电热丝，直径不到1mm。一般是多支加热丝通过一定的串并联设计安装在导流筒的外壁，安装过程比较复杂。电热丝在水槽中使用，则需要通过变压器将交流220V电压降为交流36V安全电压。

裸露的电热丝直接浸没在导热介质中，电热丝通电后直接将热量传导给导热介质。导热介质一般选用食用油、汽缸油、硅油等，这些油介质在正常情况下绝缘电阻非常高。这种结构存在着很大的安全隐患。主要有以下几方面：

（1）电热丝通电后温度很高，长期使用后，食用油和汽缸油等导热介质大量碳化，降低了加热丝和恒温槽金属壳体间的绝缘电阻，造成壳体带点。人们曾对一台使用了十年的恒温油槽进行了如下的试验，当温度稳定在200℃左右时，关闭设备电源，使用普通万用表测量恒温槽金属壳体和油介质之间的电阻，一般在几kΩ到十几kΩ，已经与人体表面电阻相当。

（2）在检测金属套管封装的温度传感器时，如果操作不当，有金属零件掉落或传感器接触到发热丝，造成金属套管被击穿甚至出现人身伤害事故，此类事故以前在全国范围已发生多起。

（3）裸露电热丝长期经受冲击和震动，在高温状态下受各种杂质影响，容易断裂或脱落，直接与恒温槽壳体接触，造成放电或漏电现象。

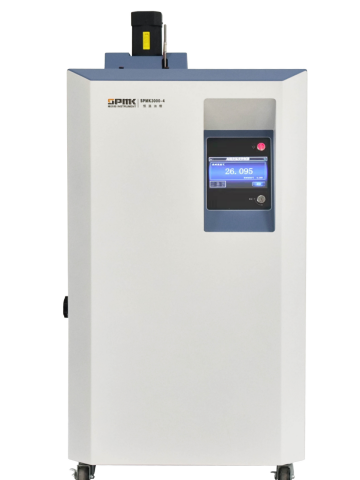

SPMK3000-4恒温油槽

绝缘加热管

但采用裸露电热丝的恒温槽其温场的均匀性、稳定性要优于采用电热管的类似结构的恒温槽。主要是由于电热丝发布面较广而且分布均匀，温差较低等原因。从20世纪90年代中期开始，部分厂家的产品开始采用电热管做加热器。目前的电热管实际上就是铠装的加热丝。但加热丝比较粗一般直径为3mm左右，在填充绝缘材料后，外保护管的直径在8mm左右。电热管作加热器的优点在于绝缘性能较好，有些厂家在300℃时，还可以保证100MΩ的绝缘电阻。另外电热管的安装比较简单，只需要简单套在导流筒的外侧即可。由于采用的电热管比较短粗，分布相对集中，在工作时的表面温度要高于电热丝，温场效果相对较差。而且对导热介质使用寿命的影响也比较明显。以甲基硅油为例，在90℃~300℃范围内使用，当每周使用时间超过30h，采用电热丝方式时，其使用寿命可以在半年到一年。而采用电热管方式时，其使用寿命只有三、四个月。

目前已有外径在3mm甚至更细的铠装加热丝（加热管），绝缘效果也比较理想。相对加热管更显细长，若安装在恒温槽中使用，分布更均匀，表面温度更低，温场效果会更理想。
